Πίνακες εκκίνησης δίδυμου αντλιών επιφανείας Metta - Κύρια υλικά ΑΒΒ
Οι ηλεκτρικοί πίνακες ΜΕΤΤΑ για αντλίες επιφανείας είναι σχεδιασμένοι κατάλληλα για τη σωστή λειτουργία και τον έλεγχο των αντλιών, εξασφαλίζοντας ταυτόχρονα την προστασία τους μέσω ηλεκτροδίων στάθμης ή φλοτεροδιακόπτη.
| ΠΙΝΑΚΕΣ ΕΚΚΙΝΗΣΗΣ 1 ΑΝΤΛΙΑΣ ΓΕΩΤΡΗΣΕΩΣ | ||||||||
| Τύπος | Τάση | Hp | KW | Εκκίνηση | Εύρος Α | Υλικό κιβωτίου | Προστασία | Διαστάσεις Υ x Π x Β (mm) |
|
AS2D1007
|
230V | 1 | 0,75 | DOL | 4-6,3 | ABS |
IP54 |
500x400x180 |
| AS2D1011 | 1,5 | 1,1 | 6,3-10 | 500x400x180 | ||||
| AS2D1015 | 2 | 1,5 | 6,3-10 | 500x400x180 | ||||
| AS2D1022 | 3 | 2,2 | 10-16 | 500x400x180 | ||||
| AS2D3007 | 400V | 1 | 0,75 | DOL | 1,6-2,5 | ABS |
IP54 |
500x400x180 |
| AS2D3011 | 1,5 | 1,1 | 1,6-2,5 | 500x400x180 | ||||
| AS2D3015 | 2 | 1,5 | 2,5-4 | 500x400x180 | ||||
| AS2D3022 | 3 | 2,2 | 4-6,3 | 500x400x180 | ||||
| AS2D3030 | 4 | 3 | 6,3-10 | 500x400x180 | ||||
| AS2D3040 | 5,5 | 4 | 6,3-10 | 500x400x180 | ||||
| AS2Y3055 | 400V | 7,5 | 5,5 | Υ/Δ |
10-16* | METAL |
IP54 |
600x500x200 |
| AS2Y3075 | 10 | 7,5 | 10-16* | 600x500x200 | ||||
| AS2Y3110 | 15 | 11 | 18-22 | 600x500x200 | ||||
| AS2Y3150 | 20 | 15 | 23-27 | 600x500x200 | ||||
| AS2Y3185 | 25 | 18,5 | 28-34 | 700x500x200 | ||||
| AS2Y3220 | 30 | 22 | 35-41 | 700x500x200 | ||||
| AS2Y3300 | 40 | 30 | 51-56 | 800x600x200 | ||||
| AS2Y3370 | 50 | 37 | 52-68 | 800x600x200 | ||||
Στη σειρά AS2Y3___ xρησιμοποιείται ασφάλεια με θερμικό διακόπτη εκτός από τους αστερίσκους όπου χρησιμοποιείται θερμομαγνητικός.
- Πίνακες ελέγχου και αυτοματισμού για την εκκίνηση ευρείας γκάμας αντλιών επιφανείας.
- Προστασία από ξηρά λειτουργία των αντλιών σε ενδεχόμενη αποστράγγιση της δεξαμενής άντλησης, μέσω φλοτεροδιακόπτη ή ηλεκτροδίων στάθμης.
- Εντολή εκκίνησης των αντλιών μέσω πιεζοστάτη, χρονοδιακόπτη ή φλοτεροδιακόπτη ρυθμιζόμενης διαφορικής στάθμης με αντίβαρο.
ΠΙΝΑΚΑΣ ΕΚΚΙΝΗΣΗΣ ΔΙΔΥΜΟΥ ΑΝΤΛΙΩΝ ΕΠΙΦΑΝΕΙΑΣ 230V ΕΩΣ 2,2KW

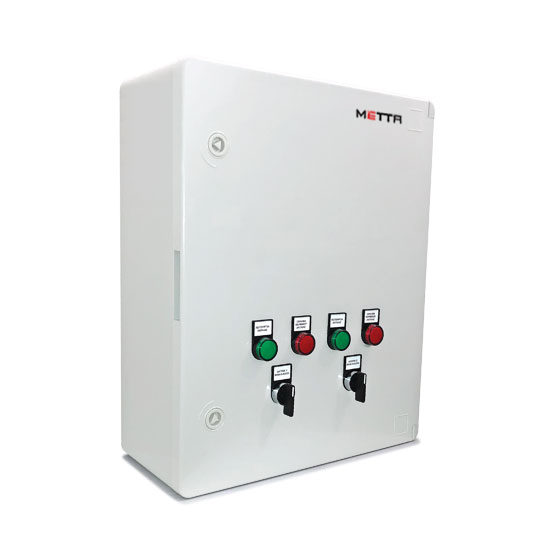

AS2D1___
- Πλαστικό στεγανό ερμάριο βαθμού προστασίας ΙΡ54
- Γενικός διπολικό διακόπτης φορτίου
- Θερμομαγνητικός διακόπτης ανάλογα με το απορροφούμενο ρεύμα της αντλίας για προστασία από υπερφόρτωση, υπερένταση, βραχυκύκλωμα
- Εκκινητής ισχύος, ένας για την κάθε αντλία για την απευθείας εκκίνησή της
- Δυνατότητα σύνδεσης φλοτεροδιακόπτη ή ηλεκτροδίων στάθμης για προστασία από έλλειψη νερού
- Επιλογικός διακόπτης Ι-0-ΙΙ, ένας για κάθε αντλία για επιλογή χειροκίνητης ή αυτόματης λειτουργίας
- Αυτόματη λειτουργία με εναλλαγή της σειράς εκκίνησης των αντλιών σε κάθε καινούριο κύκλο λειτουργίας, και παράλληλη λειτουργία και των 2 σε περίπτωση ενεργοποίησης της εντολής παράλληλης λειτουργίας
- Επαφές για λειτουργία με φλοτέρ, πιεζοστάτες ή χρονοδιακόπτες στην αυτόματη λειτουργία
- Ενδεικτικές λυχνίες για λειτουργία, βλάβη
- Κλεμμοσειρά σύνδεσης συνοδευόμενη από διάγραμμα συνδεσμολογίας
ΠΙΝΑΚΑΣ ΕΚΚΙΝΗΣΗΣ ΔΙΔΥΜΟΥ ΑΝΤΛΙΩΝ ΕΠΙΦΑΝΕΙΑΣ 400V ΕΩΣ 5,5KW

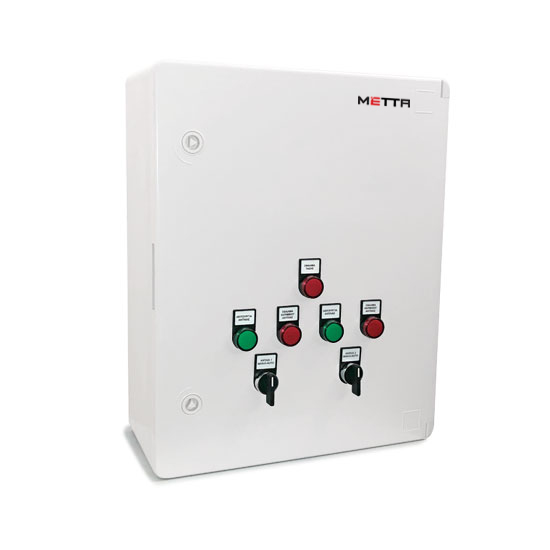

AS2D3___
- Πλαστικό στεγανό ερμάριο βαθμού προστασίας ΙΡ54
- Γενικός διακόπτης φορτίου
- Επιτηρητής τάσης, ασυμμετρίας, διαδοχής και έλλειψης φάσης με ρυθμιζόμενους χρόνους αποκοπής και επαναφοράς
- Θερμομαγνητικός διακόπτης, ένας για κάθε αντλία διαστασιολογημένος ανάλογα με το απορροφούμενο ρεύμα της για προστασία από υπερφόρτωση, υπερένταση, βραχυκύκλωμα, με μετωπική βοηθητική επαφή
- Εκκινητής ισχύος, ένας για την κάθε αντλία για την απευθείας εκκίνησή της
- Δυνατότητα σύνδεσης φλοτεροδιακόπτη ή ηλεκτροδίων στάθμης για προστασία από έλλειψη νερού
- Επιλογικός διακόπτης Ι-0-ΙΙ, ένας για κάθε αντλία για επιλογή χειροκίνητης ή αυτόματης λειτουργίας
- Αυτόματη λειτουργία με εναλλαγή της σειράς εκκίνησης των αντλιών σε κάθε καινούριο κύκλο λειτουργίας, και παράλληλη λειτουργία και των 2 σε περίπτωση ενεργοποίησης της εντολής παράλληλης λειτουργίας
- Επαφές για λειτουργία με φλοτέρ, πιεζοστάτες ή χρονοδιακόπτες στην αυτόματη λειτουργία
- Ενδεικτικές λυχνίες για λειτουργία, βλάβη, σφάλμα τάσης
- ΕΚλεμμοσειρά σύνδεσης συνοδευόμενη από διάγραμμα συνδεσμολογίας
ΠΙΝΑΚΑΣ ΕΚΚΙΝΗΣΗΣ ΔΙΔΥΜΟΥ ΑΝΤΛΙΩΝ ΕΠΙΦΑΝΕΙΑΣ ΜΕ ΕΚΚΙΝΗΣΗ Υ/Δ

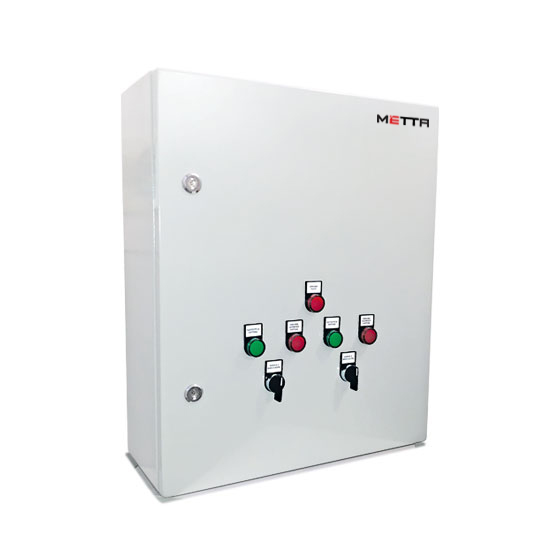

AS2Y3___
- Μεταλλικό στεγανό ερμάριο βαθμού προστασίας ΙΡ54
- Γενικός διακόπτης φορτίου
- Επιτηρητής τάσης, ασυμμετρίας, διαδοχής και έλλειψης φάσης με ρυθμιζόμενους χρόνους αποκοπής και επαναφοράς
- Αυτόματες ασφάλειες καμπύλης «K» για κάθε αντλία σε συνδυασμό με θερμικό ηλεκτρονόμο, κατάλληλες για προστασία κινητήρων από υπερένταση, βραχυκύκλωμα και υπερφόρτωση, ή εναλλακτικά θερμομαγνητικός διακόπτης
- Εκκινητής Υ/Δ, ένας για κάθε αντλία, διαστασιολογημένος ανάλογα με την ισχύ της αντλίας
- Δυνατότητα σύνδεσης φλοτεροδιακόπτη ή ηλεκτροδίων στάθμης για προστασία από έλλειψη νερού
- Επιλογικός διακόπτης Ι-0-ΙΙ, ένας για κάθε αντλία για επιλογή χειροκίνητης ή αυτόματης λειτουργίας
- Αυτόματη λειτουργία με εναλλαγή της σειράς εκκίνησης των αντλιών σε κάθε καινούριο κύκλο λειτουργίας, και παράλληλη λειτουργία και των 2 σε περίπτωση ενεργοποίησης της εντολής παράλληλης λειτουργίας
- Επαφές για λειτουργία με φλοτέρ, πιεζοστάτες ή χρονοδιακόπτες στην αυτόματη λειτουργία
- Ενδεικτικές λυχνίες για λειτουργία, βλάβη, σφάλμα τάσης
- Κλεμμοσειρά σύνδεσης συνοδευόμενη από διάγραμμα συνδεσμολογίας
| ΚΩΔΙΚΟΣ | ΠΡΟΣΘΕΤΑ |
| F |
Επαφές ελεύθερης τάσης για ένδειξη λειτουργίας και βλάβης (για τους πίνακες AS2D1__) |
| Επαφές ελεύθερης τάσης για ένδειξη λειτουργίας, βλάβης και σφάλματος τάσης (για τους πίνακες AS2D3__και AS2Y3__) | |
| M | Πολυόργανο 3 ενδείξεων με μετασχηματιστές έντασης |
| P | Προστασία από ξηρά λειτουργία μέσω μέτρησης συντελεστής ισχύος (cosφ) χωρίς Autoreset |
| Χ | Ενισχυμένη πρίζα γενικής χρήσης |
| Ε | Εσωτερικός φωτισμός LED |
- Κατασκευή με κύρια υλικά ABB
- Κατασκευή με κύρια υλικά CHINT
